Технология серводвигателей является основой современного производства и автоматизации везде, где требуется высокоточное управление движением: от промышленности и робототехники до медицинского оборудования и авиационно-космической отрасли.
Слово «servo» происходит от латинского servus, что означает «помощник» или «служащий». В инженерии под этим термином понимают замкнутые системы управления (Closed-Loop), которые благодаря постоянной обратной связи самостоятельно корректируют свое положение, скорость и ускорение, обеспечивая максимально точную работу.

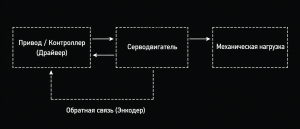

1. Принцип Работы Серводвигателя: Система с Обратной Связью
Если подать питание на обычный электродвигатель, он начнет вращаться, а после отключения питания остановится. Однако невозможно точно определить, под каким углом он остановился или с какой скоростью вращается под нагрузкой в каждый момент времени. Главное отличие сервосистем заключается в наличии непрерывного механизма обратной связи, который постоянно контролирует и корректирует работу двигателя.
a. Передача команды
На сервопривод (Driver) отправляется команда, например:
«Повернуть двигатель на 45,5°»;
«Вращаться со скоростью 1500 об/мин».
b. Начало движения
Сервопривод подает необходимый ток на обмотки двигателя и запускает движение.
c. Обратная связь (Feedback)
Датчики, встроенные в двигатель — энкодер (Encoder) или резольвер (Resolver) — за микросекунды передают сервоприводу информацию о текущем положении и скорости вала двигателя.
d. Коррекция ошибки
Сервопривод сравнивает заданное положение с текущим:
Ошибка = Заданное положение – Текущее положение
До тех пор, пока ошибка не станет равной нулю, система в режиме реального времени регулирует ток и напряжение, обеспечивая максимально точное выполнение команды.
2. Виды Серводвигателей
Серводвигатели в основном классифицируются по типу используемого тока и конструктивным особенностям.
a. Серводвигатели переменного тока (AC Servo Motors)
Это наиболее распространенный тип, используемый в промышленности. Они имеют бесщеточную конструкцию (Brushless).
Преимущества: высокий крутящий момент; высокая скорость; длительный срок службы без технического обслуживания; высокий КПД.
Области применения: станки с ЧПУ; термопластавтоматы (машины для литья пластмасс под давлением); упаковочные линии; промышленные роботы.
b. Серводвигатели постоянного тока (DC Servo Motors)
Обычно применяются в системах небольшого масштаба и выпускаются в щеточном и бесщеточном исполнении.
Преимущества: более простое управление; более низкая стоимость по сравнению с системами AC.
Области применения: медицинское оборудование; AGV (автономные транспортные средства); небольшие проекты промышленной автоматизации.
3. Основные Преимущества Серводвигателей
| Характеристика | Описание |
|---|---|
| Высокая Точность | Обеспечивает позиционирование с точностью до микронов и управление скоростью с точностью до миллисекунд. |
| Высокий Крутящий Момент под Нагрузкой | Способен развивать максимальный крутящий момент даже на низких скоростях (Stall Torque — момент удержания). |
| Энергоэффективность | Потребляет только ту мощность, которая необходима для перемещения или удержания нагрузки, без лишнего расхода энергии на холостом ходу. |
| Высокая Динамика | Обеспечивает очень быстрое ускорение (Acceleration) и торможение (Deceleration). |
| Тихая и Плавная Работа | Благодаря современным алгоритмам управления обеспечивает работу практически без вибраций и рывков. |
4. Области Применения
Сегодня технология серводвигателей используется практически во всех отраслях, где требуется высокая точность управления движением.
Промышленная робототехника: Все движения суставов промышленных роботов обеспечиваются серводвигателями и высокоточными редукторами.
Термопластавтоматы: В полностью электрических литьевых машинах серводвигатели используются для привода шнека, открытия и закрытия пресс-формы, а также работы системы выталкивания изделий, обеспечивая высокую точность и значительную экономию электроэнергии.
Станки с ЧПУ и лазерные установки: Управляют перемещением рабочего инструмента по осям X, Y и Z с точностью до микронов.
Упаковочное и этикетировочное оборудование: Обеспечивают высокоскоростные и безошибочные процессы резки, наполнения и нанесения этикеток.
Авиационная и оборонная промышленность: Используются в системах управления закрылками и рулевыми поверхностями беспилотных летательных аппаратов (БПЛА), радиолокационных комплексах и механизмах наведения ракет.
Медицинское оборудование: Применяются в хирургических роботах, а также в системах точного перемещения пациентских столов томографов МРТ и КТ.
Заключение
Технология серводвигателей представляет собой идеальное сочетание мощности, скорости и точности. С развитием цифровизации промышленности и концепции Индустрия 4.0 новое поколение интеллектуальных сервосистем, способных заранее прогнозировать возможные неисправности и работать в тесной интеграции с сервоприводами, продолжает формировать будущее промышленной автоматизации.
