В машинах для литья пластмасс под давлением, особенно в полностью электрических и гибридных термопластавтоматах, шарико-винтовая передача (Ball Screw) является одним из важнейших механических узлов, преобразующих вращательное движение в линейное с высокой эффективностью и точностью до долей миллиметра.
В традиционных гидравлических машинах линейное усилие создается гидроцилиндрами, тогда как в электрических машинах их заменяют высокомоментные серводвигатели и связанные с ними механизмы шарико-винтовой передачи (Ball Screw).
1. Что такое шарико-винтовая передача (Ball Screw) и как она работает?

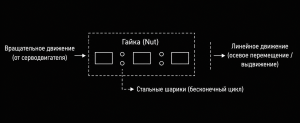

Шарико-винтовая передача представляет собой механический узел, состоящий из винта (Screw Shaft) с винтовыми канавками, гайки (Nut), установленной на винте, и стальных шариков, которые перекатываются между дорожками винта и гайки.
Непрерывная циркуляция шариков: При вращении или перемещении гайки по винту шарики перекатываются между винтовыми дорожками. Благодаря специальным каналам возврата (Return Tubes), расположенным внутри гайки, шарики непрерывно возвращаются в исходную точку и циркулируют по замкнутому контуру. Именно поэтому механизм получил название шарико-винтовой передачи с циркуляцией шариков (Ball Screw).
Минимизация трения: Вместо трения скольжения используется трение качения, благодаря чему механический КПД достигает 90–95 %.
2. Роль и области применения в термопластавтоматах
В полностью электрическом термопластавтомате шарико-винтовые передачи используются в следующих основных узлах:
1. Узел впрыска: Перемещают шнек вперед во время впрыска расплавленного пластика в пресс-форму под высоким давлением. Этот узел должен выдерживать большие нагрузки и работать на высокой скорости.
2. Узел открытия и закрытия пресс-формы (узел смыкания): Используются для быстрого закрытия пресс-формы и передачи больших усилий запирания во время смыкания.
3. Узел выталкивания (Ejector): Обеспечивают точное перемещение выталкивателей для аккуратного извлечения готового изделия из пресс-формы.
3. Особенности шарико-винтовых передач для термопластавтоматов
Шарико-винтовые передачи, применяемые в термопластавтоматах, существенно отличаются от аналогов, используемых в станках с ЧПУ. Они относятся к категории Heavy-Duty Ball Screws (шарико-винтовые передачи для тяжелых условий эксплуатации).
Высокая грузоподъемность: Изготавливаются из специальных закаленных высоколегированных сталей, способных выдерживать давление в тысячи бар во время впрыска и огромные усилия смыкания пресс-форм.
Диаметр шариков и профиль дорожек: По сравнению со стандартными передачами используются шарики большего диаметра и специальные дорожки профиля Gothic Arch (готическая арка). Такая конструкция увеличивает площадь контакта и обеспечивает более равномерное распределение нагрузки.
Стойкость к ударным нагрузкам и ускорениям: Передачи рассчитаны на частые остановки, быстрые разгоны и мгновенное изменение направления движения без возникновения упругих деформаций.
4. Преимущества шарико-винтовых передач в термопластавтоматах
| Характеристика | Описание / Преимущество |
|---|---|
| Высокий КПД и энергосбережение | КПД превышает 90 %. Практически полностью устраняются потери энергии, характерные для гидравлических систем. |
| Микронная точность | Предварительно нагруженные безлюфтовые гайки (Backlash-Free) обеспечивают повторяемость положения впрыска и массы изделия с микронной точностью. |
| Высокая скорость и быстродействие | Благодаря прямому или ременному соединению с серводвигателем система реагирует на изменение скорости и управляющие команды за миллисекунды. |
| Чистая и гигиеничная работа | Отсутствие утечек масла и риска разрыва гидравлических шлангов делает систему идеальной для производства медицинских изделий и пищевой упаковки в чистых помещениях (Cleanroom). |
| Низкий уровень шума | Работает значительно тише по сравнению с гидравлическими насосами. |
5. Смазка и техническое обслуживание
Долговечность шарико-винтовых передач напрямую зависит от правильной и регулярной смазки.
Автоматические системы смазки: В современных термопластавтоматах обычно используются автоматические системы подачи пластичной смазки или жидкого масла.
Последствия недостаточной смазки: Недостаточная смазка приводит к повреждению поверхности шариков и винтовых дорожек, повышенному нагреву, появлению люфта (Backlash) и, в конечном итоге, к снижению точности изготовления изделий.
Заключение
Низкое энергопотребление, высокая повторяемость размеров и высокая производительность полностью электрических термопластавтоматов во многом обеспечиваются технологией шарико-винтовой передачи (Ball Screw). Преобразуя вращательное движение серводвигателя в мощное линейное усилие, эти механизмы являются одним из ключевых инженерных решений, лежащих в основе современных технологий переработки пластмасс.
